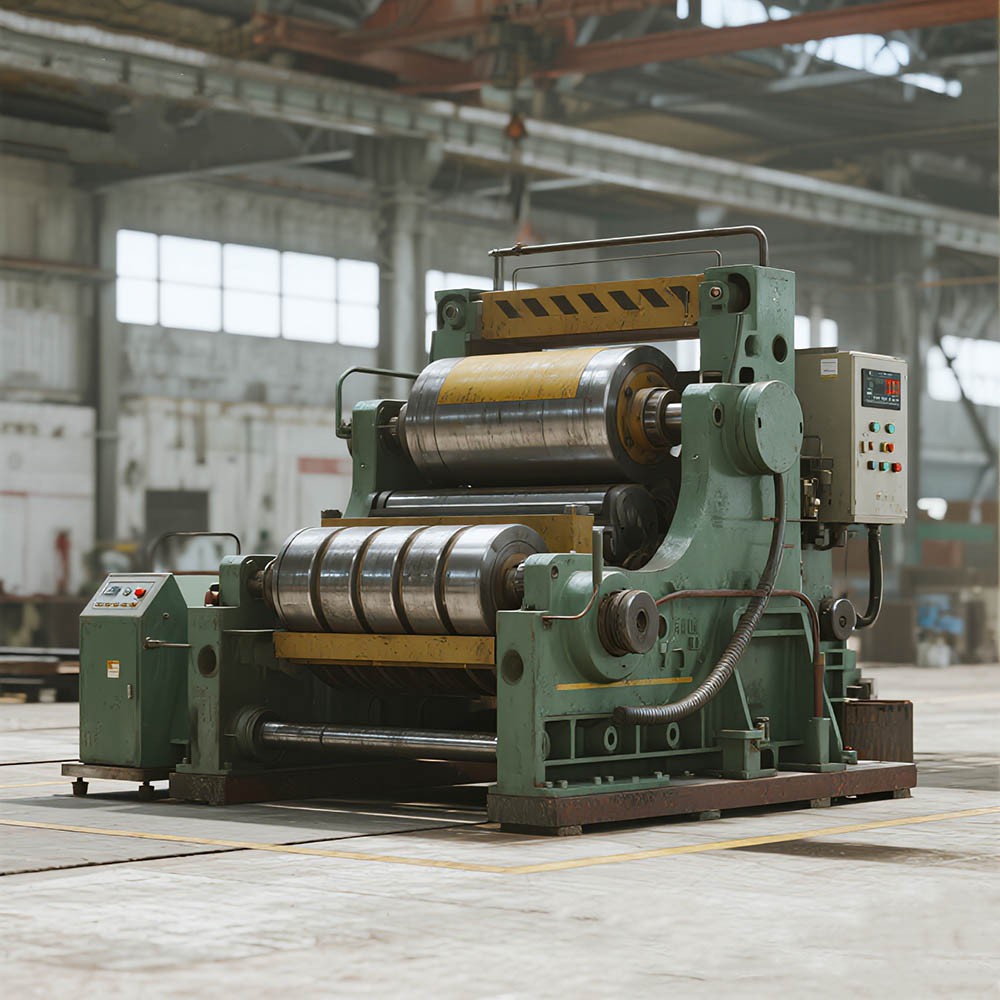

Mēs esam profesionāls piegādātājsAukstās ritošās mašīnas, ar bagātīgu pieredzi rūpnīcas eksportā. Aukstās slīdēšanas mašīnas struktūra galvenokārt sastāv no divām galvenajām detaļām: darba mehānisma un pārraides mehānisma. Sīkāka informācija ir šāda:
1. Darba mehānisms
Rāmis
Kā aukstās velmēšanas mašīnas atbalsta ietvars, tas parasti ir izgatavots no augstām - stiprības tērauda plāksnēm, metinot vai liešanu, lai nodrošinātu stabilitāti ritošā procesa laikā.
Ritošā sistēma
Darba rullis: tieši saskaras ar metāla sloksni un ir atbildīgs par plastmasas deformāciju. Materiālam jābūt ar lielu cietību un izturību pret nodilumu (piemēram, volframa karbīda vai leģēta tērauds).
Starpposma rullis: Izmanto plāksnes formas pielāgošanai, kas parasti sastopama sešās - rullīšu rullīšu mašīnās (piemēram, CVC vai UCMW modeļos), kontrolējot sloksnes izliekumu ar aksiālo sānu kustību.
Atbalsta rullītis: nodrošina stingru atbalstu, kas parasti ir paredzēts ar noapaļotām malām malās, lai vienmērīgi sadalītu spiedienu starp ruļļiem.
Ritošā regulēšanas ierīce
Ietver hidrauliskos vai elektriskos nolaišanas mehānismus, lai precīzi pielāgotu ruļļa spraugu (ar precizitāti ± 0,01 mm), nodrošinot biezuma konsistenci.
Vadošā ierīce
Novērš sloksnes novirzīšanos, parasti sastāv no virzošo plāksnēm vai novirzes veltņiem.
2. pārraides mehānisms
Galvenais motors
Izvēlas vai nu līdzstrāvas motoru (ātruma kontrolei), vai maiņstrāvas motoru (nemainīgam ātrumam) atbilstoši prasībām, ar jaudu no vairākiem simtiem līdz vairākiem tūkstošiem kilovatiem.
Reduktors un pārnesumu rāmis
Motora lielo rotācijas ātrumu pārvērš par nepieciešamo zemo rotācijas ātrumu un ruļļu lielo griezes momenta jaudu.
Savienošana un vārpstas savienošana
Pārraida jaudu uz ruļļiem, un tai jābūt ar lielu griezes momenta spēju.
3. Papildu sistēmas
Plāksnes formas vadības sistēma
Pārraugi parametrus, piemēram, sloksnes izliekumu un malu kritumu reālā laikā, izmantojot sensorus, un ievada informāciju uz ritošās regulēšanas ierīci (piemēram, UCMW ritošo mašīnu šķībs rullīšu funkcija).
Eļļošanas un dzesēšanas sistēma
Izmanto eļļas miglu vai emulsiju, lai ieeļļotu rullīša gultņus un atdzesētu ritošo laukumu, lai kontrolētu temperatūras paaugstināšanos.
4. Tipiski modeļa piemēri
Sešas - Roll Cold Rolling Machine: izmanto CVC vai UCMW tehnoloģiju, optimizējot plāksnes formas vadību, izmantojot starpposma ruļļu un darba ruļļu kustību.
Divdesmit - Rolling Rolling Machine: Piemērots Ultra - plānām sloksnēm (piemēram, nerūsējošā tērauda zem 0,2 mm), izmantojot vairākas rullīšu sistēmas, lai izplatītu velmēšanas spēku.
Tehniskās īpašības: Mūsdienu aukstās ritināšanas mašīnas parasti izmanto inteliģentās vadības sistēmas (piemēram, Siemens S7-400 PLC) un galīgo elementu simulācijas tehnoloģiju (piemēram, Abaqus modeli), lai optimizētu ruļļa formas dizainu. Sazinieties ar mums, lai iegūtu papildinformāciju par aukstās velmēšanas mašīnām!
